SOFTIMAGE|XSI 1.5 Tutorial

Render Tree를 이용한 Alpha Image 응용

다운로드 : Pixel_Alpha.zip

이 예제에서는 렌더트리에서 Alpha 채널사용과, Mixer 노드를 이용한 이미지 변환에 대해 알아볼 것이다. 두개의 대리석 질감 이미지와 Alpha 채널을 가진 Text 이미지를 이용한다.

1. 모델 모듈에서 Primitive>Surface>Grid를 불러오고, 그 오브젝트에 재질을 Phong을 준다.

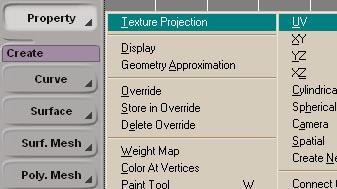

2. 바로 이어서 Property>Texture Projection>UV를 선택한다.

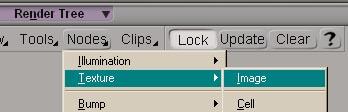

3. Render Tree창을 열고 “Update”버튼을 눌러 렌더트리 창을 Refresh한다. 그런 다음 “Nodes”버튼을 눌러 Texture>Image를 선택한다.

4. “Image” 노드를 더블 클릭하여 프로퍼티 창을 열거나, 단축키 숫자 5를 사용하여 Browser 창을 연다음 사용할 이미지 화일을 렌더트리 창으로 Drag and Drop을 하고 이 것을 Image 노드의 Tex 파라미터에 연결한다.

5. “Image”노드를 “Phong”노드의 Ambient와 Diffuse에 연결해 보고 Render Region으로 프리뷰해 본다.

다시 연결을 해제하고 렌더트리 메뉴의 “Nodes” 버튼을 눌러 Mixers>Mix2colors을 불러낸다.

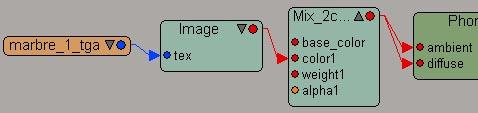

“Image” 노드를 “Mix2colors”의 Color1의 파라미터에 연결하고, Mix2colors의 노드는 다시 “Phong”노드의 Ambient와 Diffuse에 연결한다.

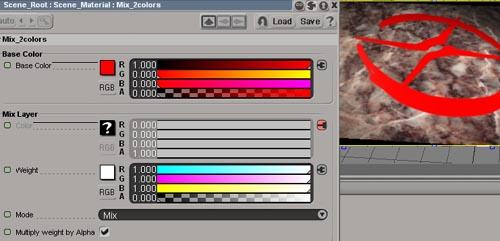

6. Mix2colors 노드를 더블 클릭하여 프로퍼티 창을 열어 보면 Multiply Weght by alpha 부분이 있다. 이 것을 선택해 준다. 그리고 Weight 값을 1로 준다. 그러면 Base color의 값은 고정이 되고 Alpha로 지정된 이미지만 Weight 값으로 조절이 된다.

Multiply weight by Alpha를 해제 하면 Base color와 color의 Weight가 명확히 구분된다.

웨이트 값이 0일때 Base color, 1이면 Color1의 이미지가 나타나다. 당연히 중간 값이 0.5로 하면 두 이미지가 Mix가 된다. Overwrap 된 것 처럼

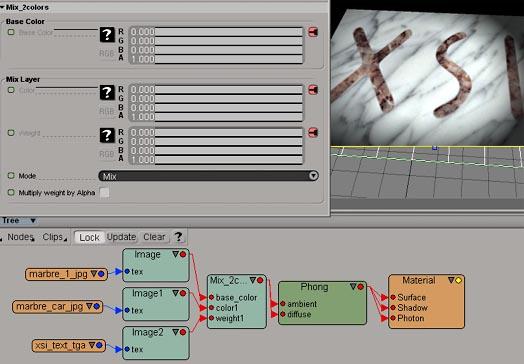

7. 다시 렌더 트리 창에 3개의 Image 파일을 Drag and Drop을 한다. 불러올 이미지 화일은 두개의 대리석 이미지와 알파채널을 가진 Text 이미지이다. 이 것은 각 각의 Image 노드 tex에 연결하고 Mix2colors의 그림과 같이 연결한다. 이 때 Mix2colors의 Multiply Weight by Alpha는 선택 해제된 채로 둔다.

이렇게 연결을 하면 Base Color에 연결된 Image가 Weight1에 연결된 Image에 나타난다. color에 연결된 이미지는 배경으로 표시된다. 다음은 이 순서를 바꾸기위해 Weight1에 연결된 이미지에 다른 노드를 추가 시켜줄 것이다. 먼저 Weight1에 연결된 이미지를 연결 해제 한 다음, 렌더트리 창의 “Nodes”를 열어 Color Channels > Picker를 선택하여 “Pick_channel”이라는 Scalar 속성을 가진 노드가 나타난다.

그래서 다시 “Nodes”버튼을 열어 Conversion>Scalar to Color를 선택 하여, 노드를 추가한다.

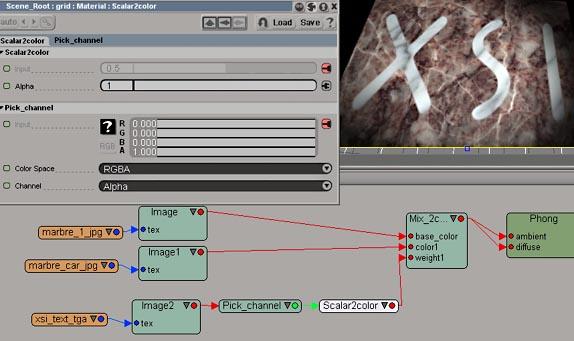

XSI_text 이미지를 Pick_channel의 Input에 연결하고 Pick_Channel을 더블 클릭하여 프로퍼티 창을 연다. 그리고 Color Space에서 RGBA를 설정하고 밑에 있는 Channel에서 Alpha로 설정한다. 이렇게하면 Alpha Channel의 선택되어 표시 되게 된다.

　

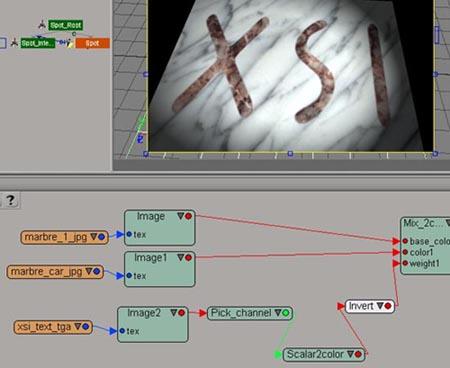

8. Pick_channel노드를 Scalar2Colors의 Input파라미터에 연결하고 이 것을 다시 Mix2colors의 Weight 1에 연결한다. 그러면 위에서 했던 이미지와 같게 나타나는데, Alpha Image에 나타나는 것을 바꾸기위해 Scalar2color 노드와 Mixer 노드의 사이에 Invert 노드만 추가해 주면 된다.
